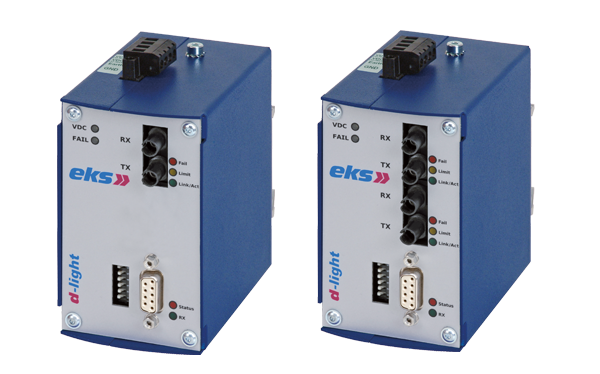

Die Geräte des Typs DL-485-IB2 übertragen serielle IB2-Bus Signale mit Datenraten bis zu 3 MBit/s über Lichtwellenleiterstrecken.
Sie ersetzen/erweitern entsprechende RS485 Zweidraht-Leitungen. Zwei Versorgungsspannungseingänge ermöglichen eine redundante Spannungsversorgung.
Ein integriertes Fehlerrelais und eine LED signalisieren auftretende Fehler.
Die Systeme DL-485-IB2-2X können RS-485 Signale an zwei optische Schnittstellen weiterleiten.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel.: +49 2762 9313-600
Schreiben Sie uns!| Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST | |
|---|---|---|---|---|
| Redundanz: Nein | 012106123 | 012106121 | 012106183-L | 012106131-L |
| Redundanz: Ja | 012108573 | 012108571 | 012108583-L | 012108581-L |
| Optische Eigenschaften | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Faserart | MM | SM | ||
| LWL-Stecker | SC | ST | SC | ST |
| Optisches Budget | 13.00 dB | 21.00 dB | ||
| Optische Reichweite | 5.00 km | 30.00 km | ||
| Versorgung | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Betriebsspannung (V) | 12 V - 30 V | |||
| Leistung (W) | 3.60 watt | |||
| Anschlussstecker Spannung | 4-polige Anschlussklemme | |||
| Redundante Spannungsversorgung | Ja | |||
| Schnittstellen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Fehlerkontakte | 1 A@25 VDC / 0,3 A@60 VDC | |||
| MBit | 100.00 mbit | |||
| Anzeigen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Status-LEDs | gn: Spg.-Versorgung, Datenempfang; ge: Limit; rt: Fehler, Status | |||
| Umgebungsbedingungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Betriebstemperatur | -40 °C - 70 °C | |||
| Lagertemperatur (°C) | -40 °C - 85 °C | |||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | |||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | |||
| Schutzklassen | IP 40 | |||
| Gehäusematerialien | Edelstahl, pulverbeschichtet | |||
| Gehäusefarben | Ultramarinblau (RAL 5002) | |||
| MTBF (Jahre) | 107.12 years | |||
| Montage | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Befestigungsmöglichkeit | Hutschienen-Clip | |||
| Anschlussstecker Daten | 9-polige SUB-D-Buchse + 6-polige Anschlussklemme | |||
| Zulassungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| CE | Ja | |||
| Sonstige | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Fiber View | Ja | |||
| Einfuegedaempfung max. (dB) | 0.00 db | |||
| PDL max. (dB) | 0.00 db | |||
| Potentialtrennung | 500 VDC (24 VDC → RS485) | |||
| Redundanz | Ja | |||
| WDL max. (dB) | 0.00 db | |||
