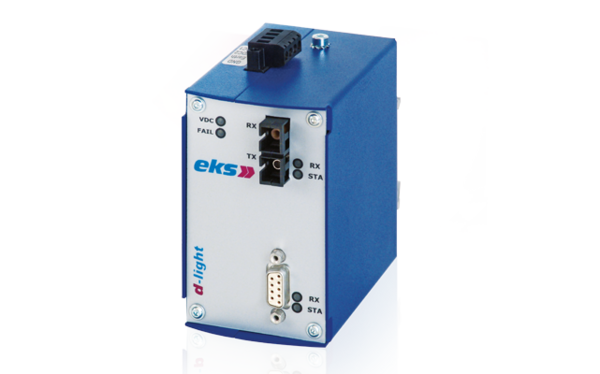

DL232-MUX

Das Übertragungssystem DL232-MUX ist ein Multiplexer für 4xRS232-Signale bidirektional über LWL. Somit können neben dem RxD- und TxD-Signal auch noch bis zu drei Hardware-Handshake- Signale wie RTS, CTS, DCD, DSR und DTR übertragen werden.

Die RS232-Multiplexer haben eine Pinbelegung wie Modems. Zwei Multiplexer, die über LWL verbunden sind, kreuzen die Leitungen und wirken daher wie ein Nullmodem-Kabel. Für die Verbindung von zwei DTE-Endgeräten (mit PC-Pinbelegung) benötigen Sie daher zwei 1:1-Kabel, um die Endgeräte an die Multiplexer anzuschließen. Endgeräte mit einer DCE-Pinbelegung (Modem-Pinbelegung) müssen über ein Nullmodem-Kabel an den Multiplexer angeschlossen werden.

LEDs und optional potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
