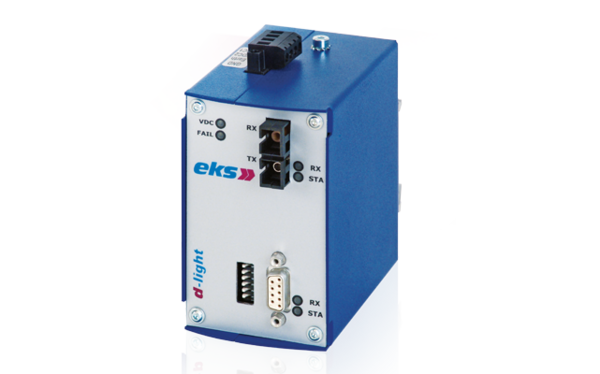

Das DL TTY Übertragungssystem bildet eine asynchrone TTY Schnittstelle ( 20 mA aktiv, halbaktiv oder passiv), die halbduplex oder vollduplex betrieben werden kann (siehe nebenstehende Anschlussbilder).
LEDs und optional potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel.: +49 2762 9313-600
Schreiben Sie uns!| Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST | |
|---|---|---|---|---|
| Redundanz: Nein | 010004123 | 010004121 | 010004133-L-FV | 010004131-L-FV |
| Redundanz: Nein Bidirektional: BIDI-A |
010004133-BIDI-A-L | |||
| Redundanz: Nein Bidirektional: BIDI-B |
010004123-BIDI-B | |||
| Optische Eigenschaften | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Faserart | MM | SM | ||
| LWL-Stecker | SC | ST | SC | ST |
| Optisches Budget | 13.00 dB | 18.00 dB | 21.00 dB | |
| Optische Reichweite | 5.00 km | 20.00 km | 30.00 km | |
| Versorgung | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Betriebsspannung (V) | 12 V - 30 V | |||
| Leistung (W) | 3.60 watt | |||
| Anschlussstecker Spannung | 4-polige Anschlussklemme | |||
| Redundante Spannungsversorgung | Ja | |||
| Schnittstellen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Fehlerkontakte | 1 A@25 VDC / 0,3 A@60 VDC | |||
| MBit | 100.00 mbit | |||
| Anzeigen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Status-LEDs | gn: Spg.-Versorgung, Datenempfang; ge: Limit; rt: Fehler, Status | |||
| Umgebungsbedingungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Betriebstemperatur | -40 °C - 70 °C | -20 °C - 55 °C | -40 °C - 70 °C | |
| Lagertemperatur (°C) | -40 °C - 85 °C | |||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | |||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | |||
| Schutzklassen | IP 20 | |||
| Gehäusematerialien | Edelstahl, pulverbeschichtet | |||
| Gehäusefarben | Ultramarinblau (RAL 5002) | |||
| MTBF (Jahre) | 107.12 years | |||
| Montage | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Befestigungsmöglichkeit | Hutschienen-Clip | |||
| Anschlussstecker Daten | 9-polige SUB-D-Buchse + 6-polige Anschlussklemme | |||
| Zulassungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| CE | Ja | |||
| Sonstige | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Fiber View | Ja | |||
| Einfuegedaempfung max. (dB) | 0.00 db | |||
| PDL max. (dB) | 0.00 db | |||
| Potentialtrennung | 500 VDC (24 VDC → TTY) | |||
| WDL max. (dB) | 0.00 db | |||
