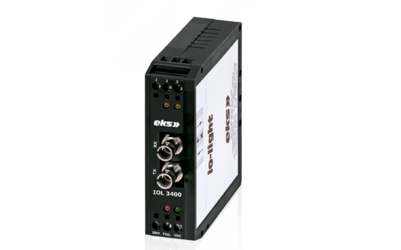

Mit dem LWL-System IOL3400 wird das Signal eines S0-Impulsausgangs über Lichtwellenleiter (LWL) unidirektional übertragen.
Zur Übertragung der Pulse reicht eine Simplex-Lichtwellenleiterverbindung aus.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel.: +49 2762 9313-600
Schreiben Sie uns!
| Transmitter | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
|---|---|---|---|
| 034001323 | |||
| Receiver | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| 034002321 | 034002333-L | ||
| Optische Eigenschaften | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Faserart | MM | SM | |
| LWL-Stecker | SC | ST | SC |
| Optisches Budget | 13.00 dB | 21.00 dB | |
| Optische Reichweite | 5.00 km | 30.00 km | |
| Versorgung | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Betriebsspannung (V) | 12 V - 27 V | ||
| Leistung (W) | 2.50 watt | ||
| Anschlussstecker Spannung | Schraubklemmen | ||
| Schnittstellen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Fehlerkontakte | 1 A@60 VAC / VDC | ||
| MBit | 100.00 mbit | ||
| Anzeigen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Status-LEDs | gn: Spg.-Versorgung; ge: Ein-/Ausgang aktiv; rt: Fehler | ||
| Umgebungsbedingungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Betriebstemperatur | -40 °C - 70 °C | ||
| Lagertemperatur (°C) | -40 °C - 85 °C | ||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | ||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | ||
| Schutzklassen | IP 20 | ||
| Gehäusematerialien | Polyamid | ||
| Gehäusefarben | Ultramarinblau (RAL 5002) | ||
| MTBF (Jahre) | 108.80 years | ||
| Montage | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Befestigungsmöglichkeit | Hutschiene | ||
| Anschlussstecker Daten | Anschlussklemmen | ||
| Zulassungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| CE | Ja | ||
| Sonstige | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: SC |
| Einfuegedaempfung max. (dB) | 0.00 db | ||
| PDL max. (dB) | 0.00 db | ||
| WDL max. (dB) | 0.00 db | ||
