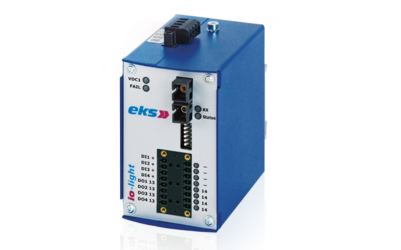

Mit dem LWL-System IOL3100-FV werden Schalt- oder Steuersignale bidirektional über Lichtwellenleiter übertragen.
Bis zu 4 digitale Schaltsignale (12–24 VDC) können über einen LWL in einer Punkt-zu-Punkt-Struktur bidirektional übertragen werden. Am Empfänger werden die digitalisierten Daten dann wieder als Schaltsignal ausgegeben.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel.: +49 2762 9313-600
Schreiben Sie uns!
| Transceiver | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
|---|---|---|---|---|---|
| Digital IR: 4 | 031002323IR | 031002321IR | 031002335IR-L | 031002333IR-L-60V | 031002331IR-60V |
| Optische Eigenschaften | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Faserart | MM | SM | |||
| LWL-Stecker | SC | ST | E2000 | SC | ST |
| Optisches Budget | 13.00 dB | 21.00 dB | |||
| Optische Reichweite | 5.00 km | 30.00 km | |||
| Versorgung | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Betriebsspannung (V) | 12 V - 30 V | 20 V - 60 V | |||
| Leistung (W) | 5.00 watt | ||||
| Anschlussstecker Spannung | 4-polige Anschlussklemme | ||||
| Redundante Spannungsversorgung | Ja | ||||
| Schnittstellen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Fehlerkontakte | 1 A@25 VDC / 0,3 A@60 VDC | ||||
| MBit | 100.00 mbit | ||||
| Anzeigen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Status-LEDs | gn: Spg.-Versorgung; ge: Ein-/Ausgang aktiv, Link/Act; rt: Fehler, Status | ||||
| Umgebungsbedingungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Betriebstemperatur | -40 °C - 70 °C | -20 °C - 55 °C | -40 °C - 70 °C | ||
| Lagertemperatur (°C) | -40 °C - 85 °C | ||||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | ||||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | ||||
| Schutzklassen | IP 20 | ||||
| Gehäusematerialien | Edelstahl, pulverbeschichtet | ||||
| Gehäusefarben | Ultramarinblau (RAL 5002) | ||||
| MTBF (Jahre) | 108.80 years | ||||
| Montage | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Befestigungsmöglichkeit | Hutschienen-Clip | ||||
| Anschlussstecker Daten | 8-polige Anschlussklemmen (steckbar) | ||||
| Zulassungen | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| CE | Ja | ||||
| Sonstige | Faserart: MM-LWL-Stecker: SC | Faserart: MM-LWL-Stecker: ST | Faserart: SM-LWL-Stecker: E2000 | Faserart: SM-LWL-Stecker: SC | Faserart: SM-LWL-Stecker: ST |
| Einfuegedaempfung max. (dB) | 0.00 db | ||||
| PDL max. (dB) | 0.00 db | ||||
| Potentialtrennung | 500 VDC | ||||
| Schaltspiele | 20000000 | ||||
| WDL max. (dB) | 0.00 db | ||||
