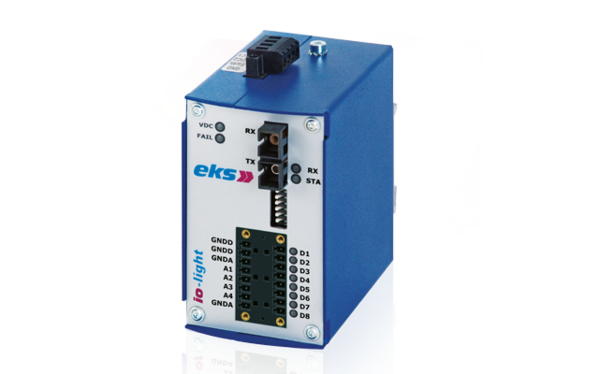

IOL3000-FV

Mit dem LWL-System IOL3000-FV werden Schalt-, Steuer- und Analogsignale über Lichtwellenleiter übertragen.

Bis zu 8 digitale Schaltsignale (12–24 VDC) und/oder 4 analoge Signale (0–10 V oder 0–20 mA, die über einen A/D-Wandler mit einer Auflösung von 10 Bit digitalisiert werden), können über einen LWL in einer Punkt-zu-Punkt-Struktur oder Linienstruktur übertragen werden. Am Empfänger werden die digitalisierten Daten dann wieder als Schaltsignal und/oder als Analogdaten ausgegeben.

Durch Zwischenschaltung eines Transmitter-Systems können zusätzliche analoge und digitale Daten aufgenommen werden. Dabei kann bei den digitalen Daten per DIP-Switch gewählt werden, ob eine elektrische ODER-Verknüpfung der elektrisch und optisch empfangenen Daten erfolgt oder die elektrischen Daten die empfangenen optischen Daten überschreiben. Bei den analogen Werten muss per DIP-Switch gewählt werden, ob man entweder die elektrischen oder die optischen Werte überträgt. Die Ausführung kann in einer Linien- oder Ringform als Einfaser-Lösung erfolgen.

LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
