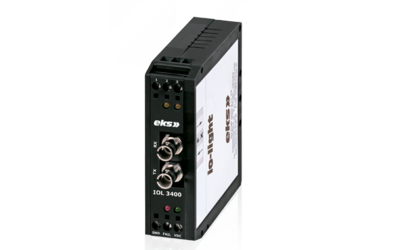

Mit dem LWL-System IOL3400 wird das Signal eines S0-Impulsausgangs über Lichtwellenleiter (LWL) unidirektional übertragen.
Zur Übertragung der Pulse reicht eine Simplex-Lichtwellenleiterverbindung aus.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| RX | MM-ST | SM-E2000 | MM-SC | SM-SC |
|---|---|---|---|---|
| 1x S0 Impuls | 034002321 | 034002323 | 034002333-L | |
| TX | MM-ST | SM-E2000 | MM-SC | SM-SC |
| 1x S0 Impuls | 034001321 | 034001335-L | 034001323 | 034001333-L |
| Optische Eigenschaften | MM-ST | SM-E2000 | MM-SC | SM-SC |
| LWL-Stecker | ST | E2000 | SC | |
| Fasertyp | Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
| Optisches Budget | 13 dB | 21 dB | 13 dB | 21 dB |
| Optische Reichweite | 5 km | 30 km | 5 km | 30 km |
| Versorgung | MM-ST | SM-E2000 | MM-SC | SM-SC |
| Betriebsspannung Min (V) | 12 V | |||
| Betriebsspannung Max (V) | 27 V | |||
| Leistung (W) | 2.5 W | |||
| Anschlussstecker Spannung | Schraubklemmen | |||
| Schnittstellen | MM-ST | SM-E2000 | MM-SC | SM-SC |
| Fehlerkontakte | 1 A@60 VAC / VDC | |||
| MBit | 100 | |||
| Anzeigen | MM-ST | SM-E2000 | MM-SC | SM-SC |
| Status-LEDs | gn: Spg.-Versorgung; ge: Ein-/Ausgang aktiv; rt: Fehler | |||
| Umgebungsbedingungen | MM-ST | SM-E2000 | MM-SC | SM-SC |
| Lagertemperatur Min (°C) | -40 °C | |||
| Lagertemperatur Max (°C) | 85 °C | |||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | |||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | |||
| Schutzklassen | IP 20 | |||
| Gehäusematerialien | Polyamid | |||
| Gehäusefarben | Ultramarinblau (RAL 5002) | |||
| MTBF (Jahre) | 108.800000 | |||
| Montage | MM-ST | SM-E2000 | MM-SC | SM-SC |
| Befestigungsmöglichkeit | Hutschiene | |||
| Anschlussstecker Daten | Anschlussklemmen | |||
| Zulassungen | MM-ST | SM-E2000 | MM-SC | SM-SC |
| CE | Ja | |||
