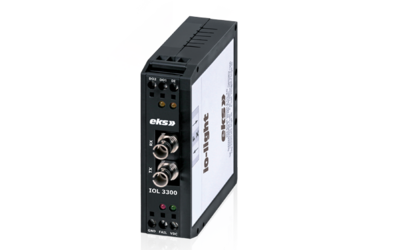

Mit dem LWL-System IOL3300 werden Schalt- oder Steuersignale über Lichtwellenleiter übertragen.
Ein digitales Schaltsignal (12–24 VDC) kann über eine oder zwei LWL-Fasern bidirektional übertragen werden. Am Empfänger wird das digitalisierte Signal dann wieder als Schaltsignal über einen potenzialfreien Relaiskontakt ausgegeben.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Optische Eigenschaften | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
|---|---|---|---|---|---|---|
| LWL-Stecker | ST | SC | ST | E2000 | ST | |
| Fasertyp | POF 980/1000 μm |
Singlemode 9/125 μm |
Multimode 62,5 (50)/125 μm |
Singlemode 9/125 μm |
Multimode 62,5 (50)/125 μm |
|
| Optisches Budget | 23 dB | 21 dB | 13 dB | 21 dB | 13 dB | |
| Optische Reichweite | 0.1 km | 30 km | 5 km | 30 km | 5 km | |
| Versorgung | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| Betriebsspannung Min (V) | 12 V | |||||
| Betriebsspannung Max (V) | 30 V | |||||
| Leistung (W) | 1.5 W | |||||
| Anschlussstecker Spannung | Schraubklemmen | |||||
| Schnittstellen | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| Fehlerkontakte | 1 A@25 VDC / 0,3 A@60 VDC | |||||
| MBit | 100 | |||||
| Anzeigen | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| Status-LEDs | gn: Spg.-Versorgung; ge: Ein-/Ausgang aktiv; rt: Fehler | |||||
| Umgebungsbedingungen | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| Lagertemperatur Min (°C) | -40 °C | |||||
| Lagertemperatur Max (°C) | 85 °C | |||||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | |||||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | |||||
| Schutzklassen | IP 20 | |||||
| Gehäusematerialien | Polyamid | |||||
| Gehäusefarben | Ultramarinblau (RAL 5002) | |||||
| MTBF (Jahre) | 108.800000 | |||||
| Montage | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| Befestigungsmöglichkeit | Hutschiene | |||||
| Anschlussstecker Daten | Anschlussklemmen | |||||
| Zulassungen | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| CE | Ja | |||||
| Sonstige | POF-ST | SM-SC | MM-SC | SM-ST | SM-E2000 | MM-ST |
| Schaltspiele | 5000000 | |||||
