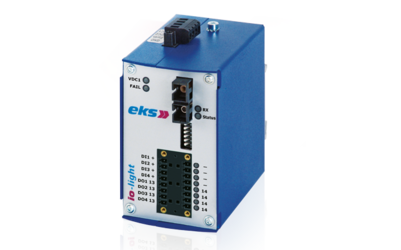

Mit dem LWL-System IOL3100-FV werden Schalt- oder Steuersignale bidirektional über Lichtwellenleiter übertragen.
Bis zu 4 digitale Schaltsignale (12–24 VDC) können über einen LWL in einer Punkt-zu-Punkt-Struktur bidirektional übertragen werden. Am Empfänger werden die digitalisierten Daten dann wieder als Schaltsignal ausgegeben.
LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
Unsere Mitarbeiter helfen Ihnen gerne bei der Auswahl unserer Produkte weiter.
Tel. +49 2762 9313-600
Schreiben Sie uns!
| Optische Eigenschaften | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
|---|---|---|---|---|---|---|---|---|
| LWL-Stecker | SC | ST | SC | ST | E2000 | SC | ||
| Fasertyp | Singlemode 9/125 μm |
Multimode 62,5 (50)/125 μm |
HCS 200/230 μm |
Singlemode 9/125 μm |
POF 980/1000 μm |
Singlemode 9/125 μm |
Multimode 62,5 (50)/125 μm |
|
| Optisches Budget | 21 dB | 13 dB | 20 dB | 21 dB | 23 dB | 21 dB | 13 dB | |
| Optische Reichweite | 30 km | 5 km | 0.25 km | 30 km | 0.1 km | 30 km | 5 km | |
| Versorgung | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| Betriebsspannung Min (V) | 12 V | |||||||
| Betriebsspannung Max (V) | 30 V | |||||||
| Leistung (W) | 5 W | |||||||
| Anschlussstecker Spannung | 4-polige Anschlussklemme | |||||||
| Redundante Spannungsversorgung | Ja | |||||||
| Schnittstellen | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| Fehlerkontakte | 1 A@25 VDC / 0,3 A@60 VDC | |||||||
| MBit | 100 | |||||||
| Anzeigen | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| Status-LEDs | gn: Spg.-Versorgung; ge: Ein-/Ausgang aktiv, Link/Act; rt: Fehler, Status | |||||||
| Umgebungsbedingungen | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| Lagertemperatur Min (°C) | -40 °C | |||||||
| Lagertemperatur Max (°C) | 85 °C | |||||||
| Luftfeuchtigkeit | 5-95% RHD nicht kondensierend | |||||||
| EMV-Normen | DIN EN 55032:2016-02 - class A / DIN EN 61000-6-2:2005 | |||||||
| Schutzklassen | IP 20 | |||||||
| Gehäusematerialien | Edelstahl, pulverbeschichtet | |||||||
| Gehäusefarben | Ultramarinblau (RAL 5002) | |||||||
| MTBF (Jahre) | 108.800000 | |||||||
| Montage | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| Befestigungsmöglichkeit | Hutschienen-Clip | |||||||
| Anschlussstecker Daten | 8-polige Anschlussklemmen (steckbar) | |||||||
| Zulassungen | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| CE | Ja | |||||||
| Sonstige | SM-SC | MM-ST | HCS-SC | HCS-ST | SM-ST | POF-ST | SM-E2000 | MM-SC |
| Potentialtrennung | 500 VDC | |||||||
| Schaltspiele | 20000000 | |||||||
